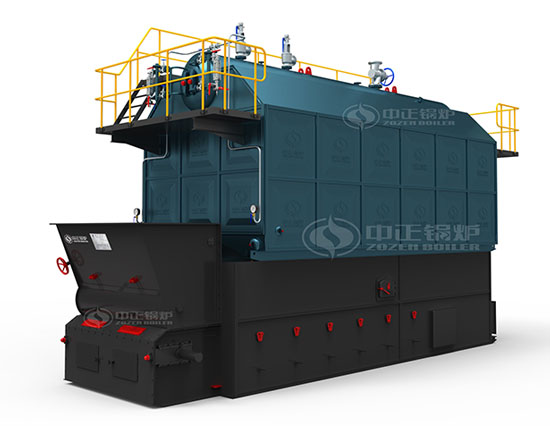

DHL角管式鏈條爐排蒸汽鍋爐
產品簡介:
角管式鍋爐是利用一個管路系統作為整臺鍋爐的骨架,由其自身承受鍋爐的全部負荷,所以也成為無構架鍋爐,同時這個骨架又兼做鍋爐的下降管和上下集箱之用。該鍋爐鍋筒為外置式,爐膛為全封閉的膜式壁結構,對流受熱面采用旗管結構,角管式鍋爐具有結構緊湊、鋼耗低、升溫快等優點,因而得到較普遍的應用。該鍋爐為散裝結構。
應用范圍:發電、供暖、化工、食品、橡膠
燃 料:煙煤、生物質
突出優勢
水循環安全
采用獨特的水循環結構,鍋筒不受熱,被加熱水單一方向流動,在停電時,水系統不汽化,水循環安全可靠。
結構抗震
角管式鍋爐采用無骨架結構,本體重量均由膜式水冷壁和下降管支撐,且所有膜式壁均焊成一體,抗震性好。
全密封結構
采用鐘罩式風帽,在布風均勻的同時,避免物料反串到風室。

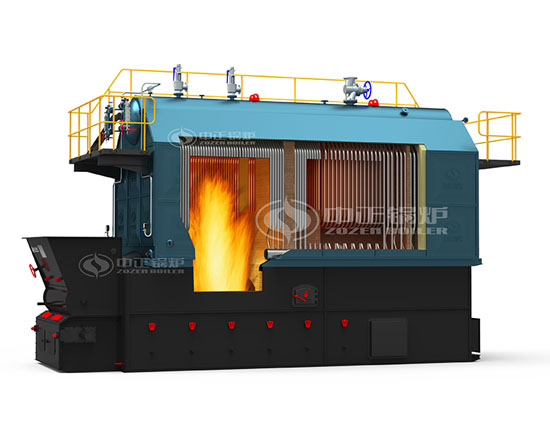

工作原理
容量:20 - 75 t/h
工作壓力:1.25 - 5.4 Mpa
工作溫度:184-485度
應用領域:煤礦采暖、城市集中供暖、化工廠、制藥廠、自備電廠、造紙廠
常用噸位:30噸DHL角管鏈條鍋爐、35噸角管燃煤發電鍋爐、40噸角管鍋爐、45噸角管鏈條爐排蒸汽鍋爐、65噸角管式鏈條爐、75噸角管鏈條爐排燃煤電站鍋爐、100噸鏈條爐排鍋爐、91mw角管熱水燃煤鍋爐、116mw角管鏈條熱水集中供熱鍋爐
輔機配置
輔機系統 | 輔機系統機器組成 |
化水供水系統 | 軟水、除鹽水系統、除氧器、給水泵、水箱、加氨裝置、加藥裝置 |
蒸汽(熱水)系統 | 分汽(水)缸、減溫減壓器 |
燃料供應系統 | 上煤機、皮帶輸煤機、破碎機、振動篩電子皮帶秤、電磁除鐵器、雙梨式卸料器、爐前給煤機等 |
煙風系統 | 鼓風機、引風機、煙囪等 |
排污(汽)系統 | 連排、定排、取樣器、消音器 |
電控系統 | 普通控制、PLC控制、DCS控制 |
鍋爐房內其它設備 | 換熱站、循環泵、除污器等 |
煙氣凈化系統 | 除塵器、脫硫裝置、脫硝裝置等 |
技術參數
鍋爐型號 | 額定蒸發量 (t/h) |
額定工作壓力 (Mpa) |
額定蒸汽溫度 (℃) |
鍋爐熱效率 (%) |
DHL35-1.25-M | 35 | 1.25 | 194 | 89 |
DHL50-1.25-M | 50 | 1.25 | 194 | 89 |
DHL75-1.25-M | 75 | 1.25 | 194 | 89 |
ZZ-35/3.82-M | 35 | 3.82 | 450 | 89 |
ZZ-50/3.82-M | 50 | 3.82 | 450 | 89 |
ZZ-65/3.82-M | 65 | 3.82 | 450 | 91 |
ZZ-75/3.82-M | 75 | 3.82 | 450 | 91 |
ZZ-75/5.3-M | 75 | 3.82 | 485 | 91 |
